衡器传力系统与示值系统

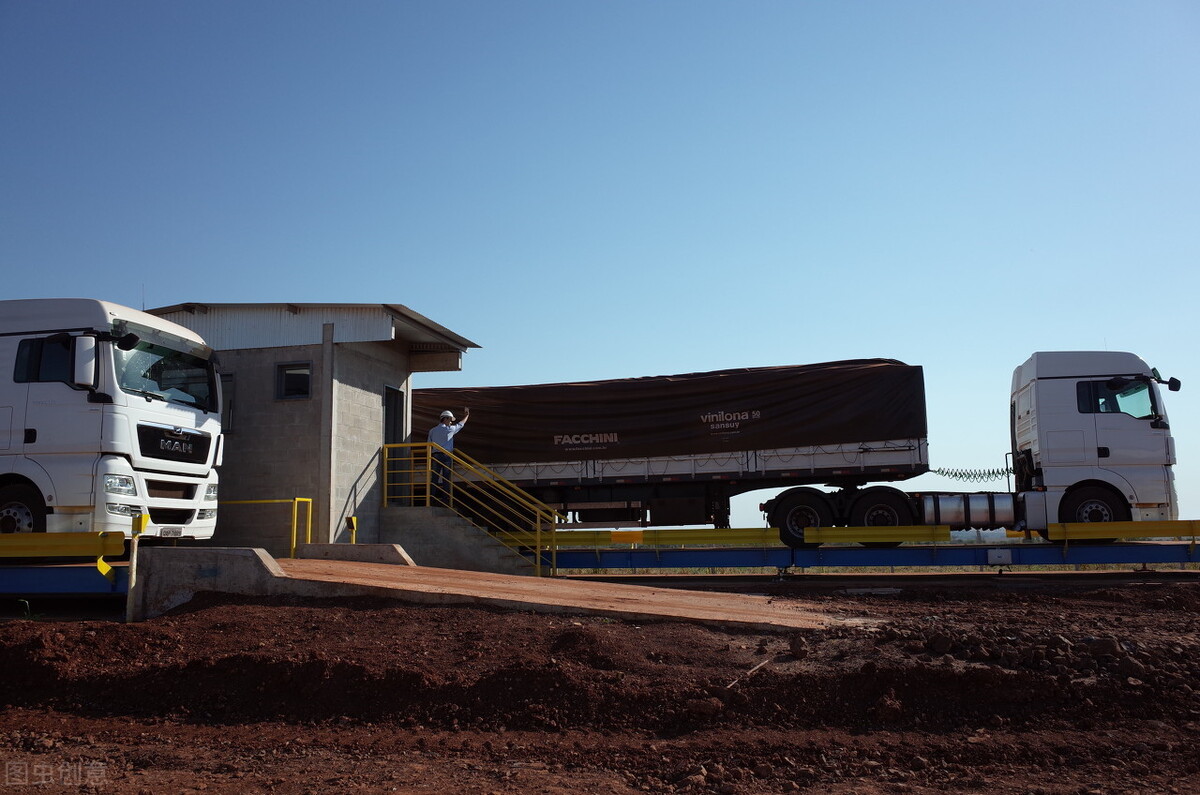

　　印象中你对称很早的接处应该是如下图的这样，电子称是后面慢慢更新的，说一下衡器传力系统与示值系统：

　　传力系统

　　是决定衡器计量性能的关键部件。通常采用杠杆传力系统和形变传力系统。

　　杠杆传力系统主要由承重杠杆、传力杠杆、支架零件和联结零件如刀子、刀承、吊钩、吊环等组成。图2中，承重杠杆1和2承受由承重机构T传来的荷重G，传力杠杆3将荷重从承重杠杆传到示值机构──计量杠杆4。

　　形变传力系统中，弹簧是人们很早使用的形变传力机构。弹簧秤的称量可从1毫克到数十吨，所用的弹簧有石英丝弹簧、平卷弹簧、螺旋弹簧和盘形弹簧。弹簧秤受地理位置、温度等因素的影响较大，计量准确度较低。为获得较高的准确度，人们研制了各种称重传感器，如电阻应变式、电容式、压磁式和振弦式称重传感器等，以电阻应变式传感器使用很广。

　　示值系统

　　机械秤的示值系统主要采用具有刻度标志的计量杠杆或刻度盘。前者利用增砣、游砣、砝码来平衡计量杠杆以获得读数;后者通过指针沿扇形或圆形分度盘的转动来表示衡量结果。电子秤的示值系统为称重显示器，它有数字显示和模拟刻度显示两种。
