高精度电子秤设计

　　现在市面上所用的称量工具，或是结构复杂，或运行不够可靠，而且成本偏高，精度的稳定性不够，调整时间较长，容易发生损坏，维修较困难，装机容量较大，能源消耗大，制造成本偏高。

　　但电子秤是综合计算机技术、数据采集技术和信号处理技术等多种科技的新型称重仪器。由于其方便、快捷与准确等特点，被广泛应用于工业生产与贸易活动。当今，计算机控制技术被广泛应用，而由计算机控制的称重工具不断朝着高效化、精确化和智能化的方向发展。为此，研究并制造低成本、高性能的简易电子秤有着十分重要的现实意义。2 设计方案本设计主要由 STC89C52 单片机主控芯片、24 位 A/D 芯片 HX711 电路、称重传感器、电源系统、矩阵键盘和液晶显示组成。原理框图如图所示。

　　2.1 A/D 转换模块A/D 转换部分是整个设计的关键。我们可以选择 ADC 的种类有传统的并行、逐次逼近型、积分型 ADC，新发展起来的∑ -Δ 型和流水线型 ADC。根据系统的精度要求采用 HX711集成芯片。2.2 显示模块数据显示是电子秤的基本功能，是重要的人机交互组成部分，能够将测量电路测得的数据经过微处理器处理后直观地显示出来。因为本次设计的显示模块需要显示多位数字，若是使用数码管显示，则会占用多个单片机 I/O 口，使得电路复杂化，故选用 LCD1602A 显示，晶背光电源。2.3 放大电路因为 HX711 芯片兼有 A/D 转换与放大电路功能，于是在设计中使用使用 HX711 集成芯片。该芯片与后端 MCU 芯片的接口和编程十分简单，全部控制信号由管脚驱动，不需对芯片内部寄存器进行编程。

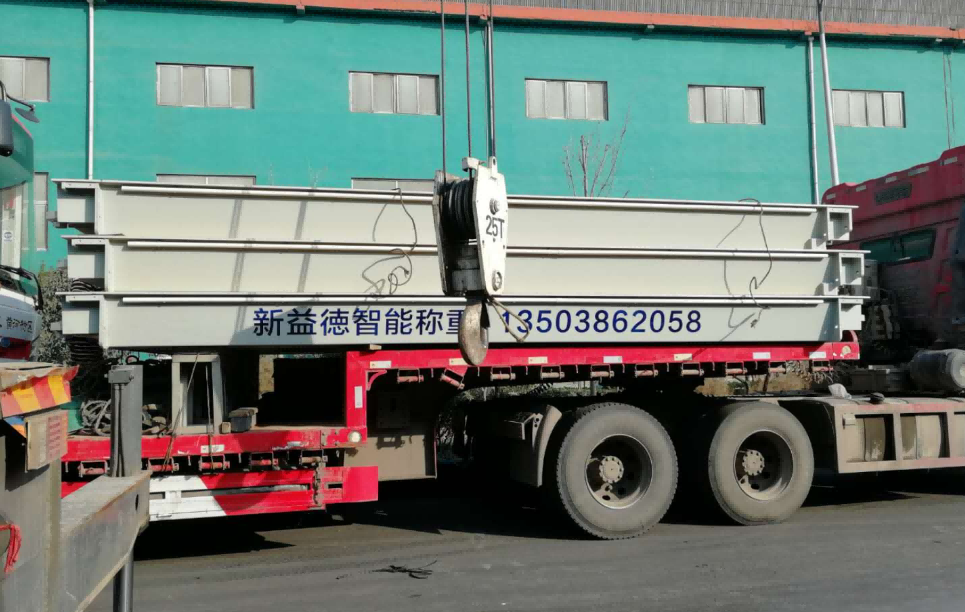

　　【郑州新益德称重科技】新益德称重产品涵盖工业衡器、称重元器件、系统集成及软件幵发、第三方溯源计量四大板块，特别是在防爆称重、智能称重仪表、高精度工业秤、智能物流称重一卡通管理系统、汽车衡、称重模块、自动充灌装及定量装车系统、源头治超定量装车系统等领域形成了具有新益德特色的竞争优势。
